Q caloric 5 Displayanzeigen
Elektronischer Heizkostenverteiler mit erweiterten Funktionen
Der Q caloric 5 ist ein elektronischer Heizkostenverteiler, der Heizverbrauchsdaten über einen LCD-Bildschirm mit sequentiellen Informationsanzeigen darstellt. Das Gerät bietet erweiterte Funktionen zur Verbrauchserfassung und -anzeige.

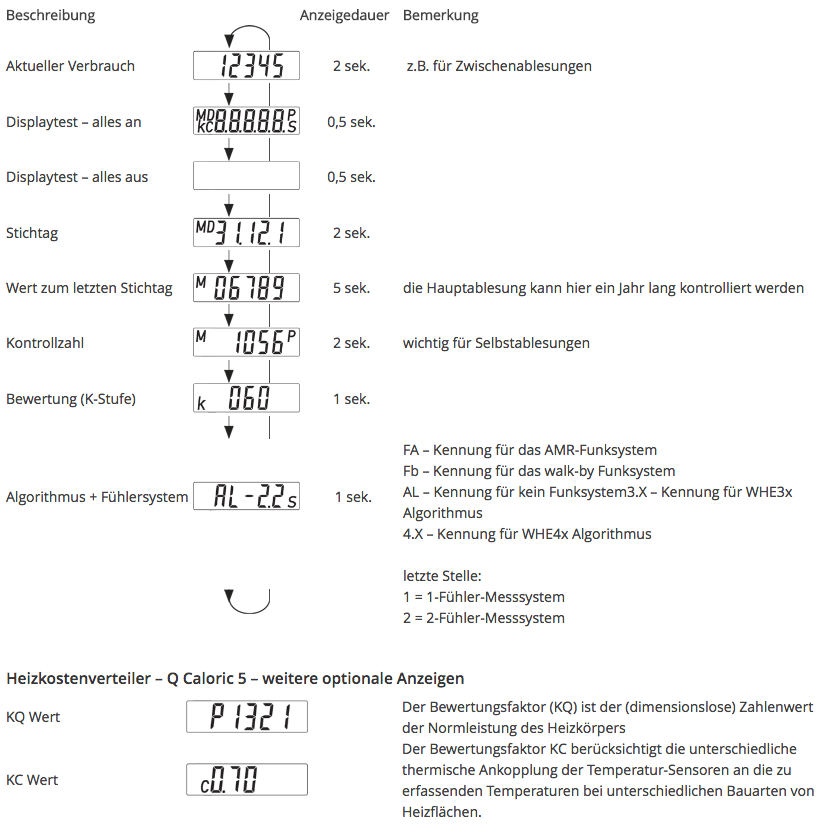

Displaysequenz
Das Gerät durchläuft automatisch folgende Informationsanzeigen:
Aktueller Verbrauch (2 Sekunden)
Zeigt den aktuellen Verbrauchswert an. Dieser Wert wird für Zwischenablesungen verwendet.
Segmenttest – Alle Segmente an (0,5 Sekunden)
Alle Displaysegmente werden aktiviert zur Funktionsprüfung.
Segmenttest – Alle Segmente aus (0,5 Sekunden)
Alle Displaysegmente werden deaktiviert zur Funktionsprüfung.
Stichtag (2 Sekunden)
Zeigt das Stichtagsdatum an.
Historischer Wert / Wert zum letzten Stichtag (5 Sekunden)
Zeigt den Verbrauchswert des vorherigen Abrechnungszeitraums an. Dieser Wert ist bis zu einem Jahr abrufbar und wird für die Hauptablesung verwendet.
Kontrollzahl (2 Sekunden)
Die Kontrollzahl erscheint für 2 Sekunden.
Wichtig für Selbstablesung
Die Kontrollzahl ist besonders wichtig bei Selbstablesungen und dient zur Verifizierung der Werte.
K-Stufe (1 Sekunde)
Zeigt die K-Stufen-Bewertung des Geräts an.
Systemkennung (1 Sekunde)
Zeigt den Algorithmustyp und die Sensorkonfiguration an.
Codes:
FA/Fb/AL– Funksysteme3.X/4.X– Algorithmusversionen1 oder 2– Anzahl der Sensoren
Optionale Zusatzanzeigen
Je nach Geräteeinstellung können zusätzliche Werte angezeigt werden:
KQ-Wert
Der dimensionslose Bewertungsfaktor, der die normierte Wärmeleistung des Heizkörpers widerspiegelt.
KC-Wert
Der Bewertungsfaktor, der die unterschiedliche thermische Ankopplung der Temperatursensoren an verschiedene Heizflächentypen berücksichtigt.
Hinweise zur Ablesung
- Der historische Wert ist bis zu einem Jahr nach dem Stichtag abrufbar
- Notieren Sie bei Selbstablesung immer die Kontrollzahl
- Die Systemkennung gibt Auskunft über die Gerätekonfiguration
- KQ- und KC-Werte werden für die genaue Verbrauchsberechnung benötigt
